直通式T型過濾器是除去液體中少量固體顆粒的小型設備，可保護設備的正常工作，當流體進入置有一定規格的濾網的濾筒后，其雜質被阻擋，而清潔的濾液則由直通式T型過濾器出口排出。當需要清洗時，只要將可拆卸的濾筒取出處理后重新裝入即可。因此使用維護極為方便。直通式T型過濾器又名除污器、過濾閥，是輸送介質管道系統不可缺少的一種裝置。
直通式T型過濾器整體采用無縫鋼鋼焊制成型（也可采用三通進行焊制），其長度、直徑、材質及壓力均可按客戶要求進行定做，直通式T型過濾器進出口布位方向多變，滿足多種工況，法蘭型式可選WN、SO、PL，并可進根據客戶要求進行無損檢測（RT射線、UT超聲波、磁粉MT），直通式T型過濾器可選裝壓力表、壓差計、排污閥等零配件。
●泵前保護 ●過濾潤滑油、航煤等油品 ●制冷系統中的物料 ●涂裝清洗
●化工、石油化生產中的物料 ●濾清樹脂、丙烯酸和黏膠乳劑 ●防止噴頭堵塞
|

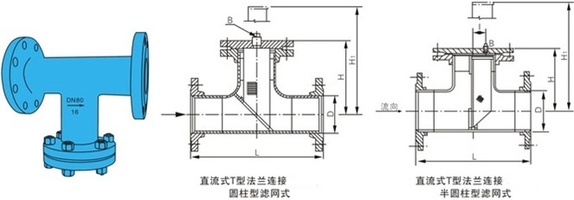

公稱通徑 DN(mm) |
尺寸(mm) |
有效過濾 面積(m2) |
ST34C |
ST34S |
重量 (Kg) |
||||||||
|
排放口"B" |
排放口"B" |
||||||||||||
|
D |
L |
H |
H1 |
I |
PN1.0-2.5 |
PN4.0凹面 |
PN1.0-2.5凸面 |
PN4.0凹面 |
PN1.0 |
PN2.5 |
PN6.4 |
||
|
50 |
57 |
228 |
136 |
254 |
14 |
0.0029 |
ZG1/2" |
DN20 |
DN20 |
DN20 |
10.7 |
12.7 |
13.6 |
|
65 |
76 |
260 |
154 |
294 |
20 |
0.0046 |
ZG1/2" |
DN20 |
DN20 |
DN20 |
14.6 |
16.8 |
18.9 |
|
80 |
89 |
292 |
172 |
332 |
23 |
0.0067 |
ZG1/2" |
DN20 |
DN20 |
DN20 |
18.4 |
21.4 |
24.0 |
|
100 |
108 |
350 |
203 |
399 |
28 |
0.0102 |
ZG1/2" |
DN20 |
DN20 |
DN20 |
22.5 |
32.3 |
38.3 |
|
125 |
133 |
388 |
226 |
449 |
42 |
0.0158 |
ZG3/4" |
DN20 |
DN20 |
DN20 |
31.7 |
45.4 |
47.2 |
|
150 |
159 |
434 |
251 |
508 |
60 |
0.0197 |
ZG3/4" |
DN20 |
DN20 |
DN20 |
40.8 |
59.3 |
68.9 |
|
200 |
219 |
536 |
310 |
339 |
104 |
0.0374 |
ZG3/4" |
DN20 |
DN20 |
DN20 |
67.2 |
97.8 |
140.0 |
|
250 |
273 |
640 |
368 |
768 |
110 |
0.0649 |
ZG3/4" |
DN20 |
DN20 |
DN20 |
103.3 |
149.2 |
216.2 |
|
300 |
325 |
744 |
426 |
898 |
132, |
0.0949 |
ZG3/4" |
DN20 |
DN20 |
DN20 |
128.1 |
212.9 |
315.2 |
|
350 |
377 |
802 |
461 |
980 |
158 |
0.1227 |
ZG3/4" |
DN25 |
DN25 |
- |
166.9 |
289.1 |
435.8 |
|
400 |
426 |
898 |
517 |
1100 |
179 |
0.1567 |
ZG3/4" |
DN25 |
DN25 |
- |
231.0 |
390.9 |
645.9 |
|
500 |
529 |
1078 |
623 |
1339 |
227 |
0.2499 |
ZG3/4" |
DN25 |
- |
- |
342.7 |
634.0 |
920.4 |
|
600 |
630 |
1128 |
630 |
1438 |
277 |
0.3294 |
ZG3/4" |
- |
- |
- |
444.4 |
853.0 |
- |
|
700-1800 |
按客戶需求定制 |
||||||||||||
|
殼體材質 |
20# 304（CF8） 304L（CF3） 316（CF8M）其他特殊材 |
|
濾芯材質 |
304 304L 316 316L 其他特殊材 |
|
公稱通徑/公稱壓力 |
DN15—1500mm PN0.6—20.0MPa |
|
過濾精度 |
10目—500目 或更高 |
|
連接形式 |
對焊連接或承插焊連接（I） 法蘭連接（II）螺紋連接（III） |
|
法蘭標準 |
HG GB HGJ JB ANSI JIS DIN BS NF |
|
密封面 |
突面（RF） 平面（FF） 凹凸面（MFM） 榫槽面（TG） |
|
工作溫度 |
碳鋼：-30℃—+350℃ 不銹鋼：-80℃—+480℃ |
|
外表 |
碳鋼：防腐油漆 不銹鋼：酸洗處理或防腐油漆 |
|
設計制造檢測標準 |
SH/T3411-1999 HG/T21637 |
客戶訂貨時請注明以下參數：型號、口徑、材質、壓力、法蘭標準、過濾精度、數量，如客戶對產品有特殊要求，請在詢價時一并提出。
